Редуктор давления 1/2″ ВВ ITAP

Описание

Редуктор давления с внутренней резьбой BB Itap 1/2″ применяется в качестве регулирующей арматуры для промышленного и бытового использования на трубопроводах систем горячего и холодного водоснабжения, отопления, подачи сжатого воздуха, нефтепродуктов и других газов и жидкостей. Редуктор давления выполняется из никелированной латуни, максимальная температура жидкости до 80 оС, максимальное давление – 15 бар.

Технические характеристики:
Страна-Италия
Производитель -Itap
Модель-Minibrass 360
Категория-предохранительная арматура
Тип- редуктор давления воды
Область применения-система ХВС и ГВС, отопление, сжатые газы, нефтепродукты
Функции-понижение и стабилизация давления в трубопроводе
Управление- ручное
Присоединительный размер-G 1/2″
Тип присоединения-резьба цилиндрическая внутренняя B «мама» латунная
Пропускная способность-0,8 куб. м/ч (13,3 л/мин)
Максимальное входное давление-15 бар
Выходное давление-1-4 бар
Заводская настройка давления-3 бар
Диапазон рабочих температур-0-80 оС
Высота-93 мм
Ширина-60 мм
Материал корпуса-никелированная латунь

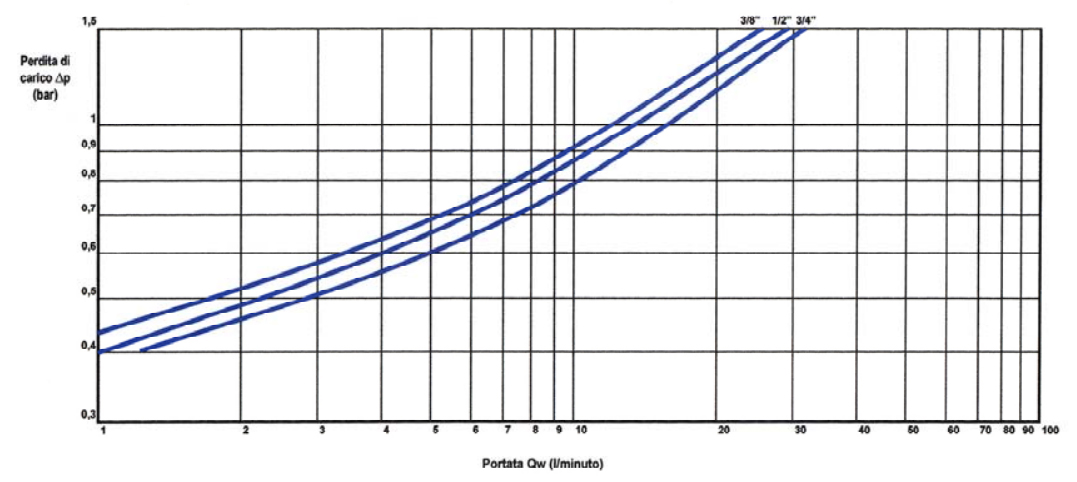

Гидравлические характеристики:

Габариты:

Устройство и принцип работы:

При вращении шестигранным ключом прижимного диска (5) по часовой стрелке происходит сжатие стальной регулировочной пружины (6), латунная диафрагма (7) оказывает большее сопротивление потоку воды и клапан (11) увеличивает сечение прохода. При вращении регулировочного диска (5) против часовой стрелки происходит ослабление стальной регулировочной пружины (6), латунная диафрагма (7) оказывает меньшее сопротивление потоку воды и клапан (11) уменьшает сечение прохода.
