Редуктор давления ВВ с отверстием под аксиальный манометр 1″ ITAP

Описание

Редуктор давления с внутренней резьбой BB Itap 1″ с отверстием под аксиальный манометр компенсационного действия применяется в качестве регулирующей арматуры для промышленного и бытового использования на трубопроводах систем горячего и холодного водоснабжения, отопления, подачи сжатого воздуха, нефтепродуктов и других газов и жидкостей. Клапан предназначен для стабилизации давления на входе и на выходе и используется, когда давление в системе слишком высокое либо переменное. С помощью клапанов Europress можно задать определенный уровень давления на выходе, который будет поддерживаться вне зависимости от входного значения. Значение выставляется вручную. Редуктор давления выполняется из никелированной латуни, максимальная температура жидкости до 80 оС, максимальное давление – 25 бар. Выходы под аксиальный манометр с обоих сторон имеют подключение 1/4″.

Технические характеристики:
Страна-Италия
Производитель -Itap
Модель-Europress 143
Категория-предохранительная арматура
Тип- редуктор давления воды
Область применения-система ХВС и ГВС, отопление, сжатые газы, нефтепродукты
Функции-понижение и стабилизация давления в трубопроводе
Управление- ручное
Присоединительный размер-G 1″ (DN 25)
Тип присоединения-резьба цилиндрическая внутренняя B «мама» латунная
Пропускная способность-120 л/мин
Максимальное входное давление-25 бар
Выходное давление-1-6 бар
Заводская настройка давления-3 бар
Диапазон рабочих температур-0-80 оС
Высота-159 мм
Ширина-910 мм
Материал корпуса-никелированная латунь

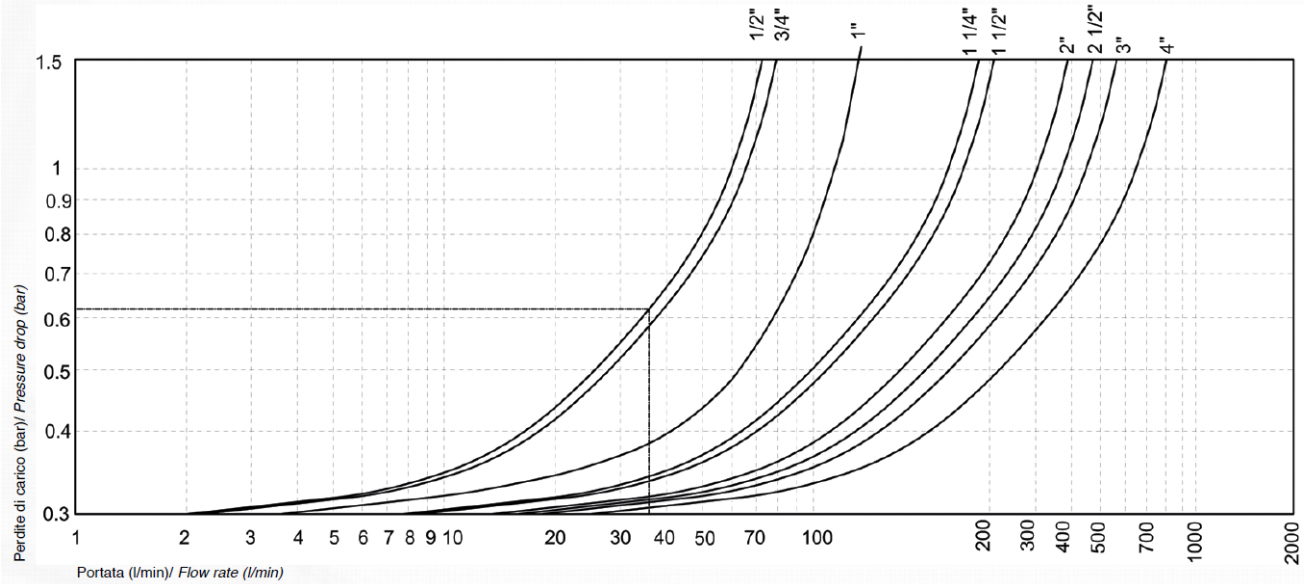

Гидравлические характеристики:

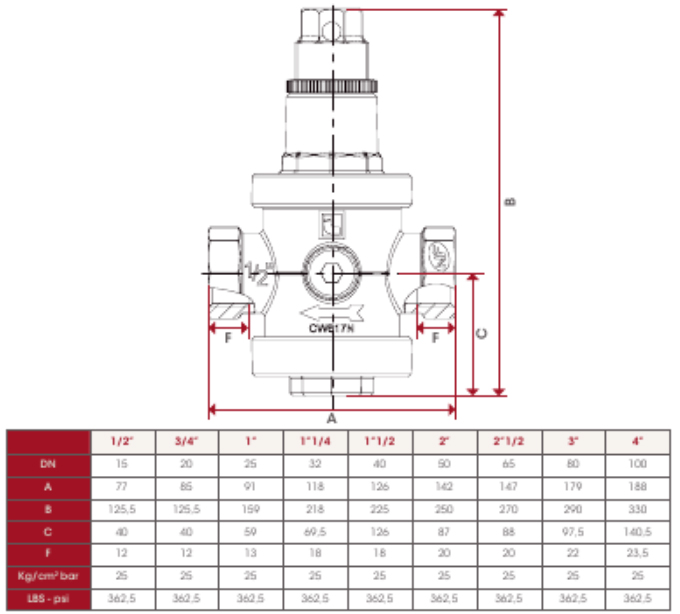

Габариты:

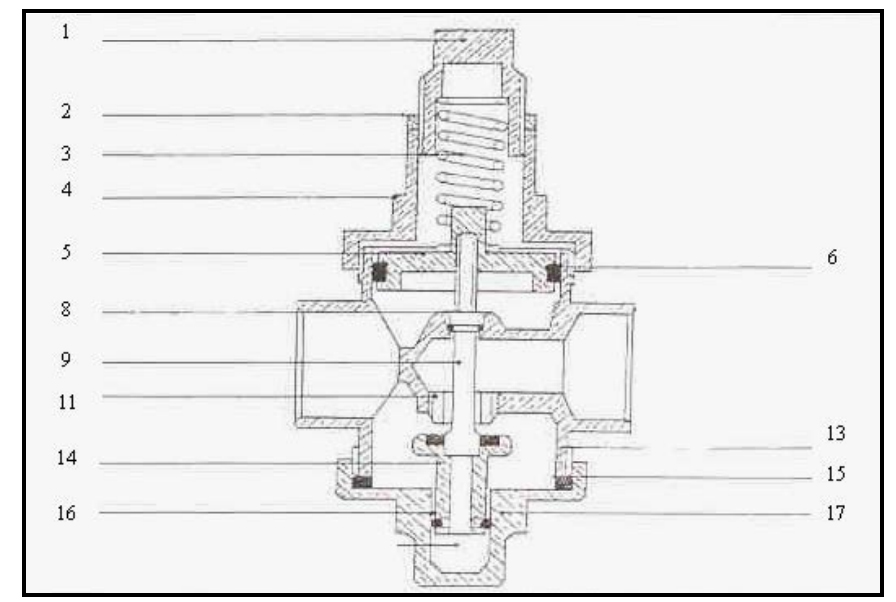

Устройство и принцип работы:

При вращении стержнем или тонкой отверткой регулировочной головки (1) по часовой стрелке происходит сжатие стальной регулировочной пружины (3), латунная диафрагма (5) оказывает большее сопротивление потоку воды и клапан (14) увеличивает сечение прохода. При вращении регулировочной головки (1) против часовой стрелки происходит ослабление стальной регулировочной пружины (3), латунная диафрагма (5) оказывает меньшее сопротивление потоку воды и клапан (14) уменьшает сечение прохода.
